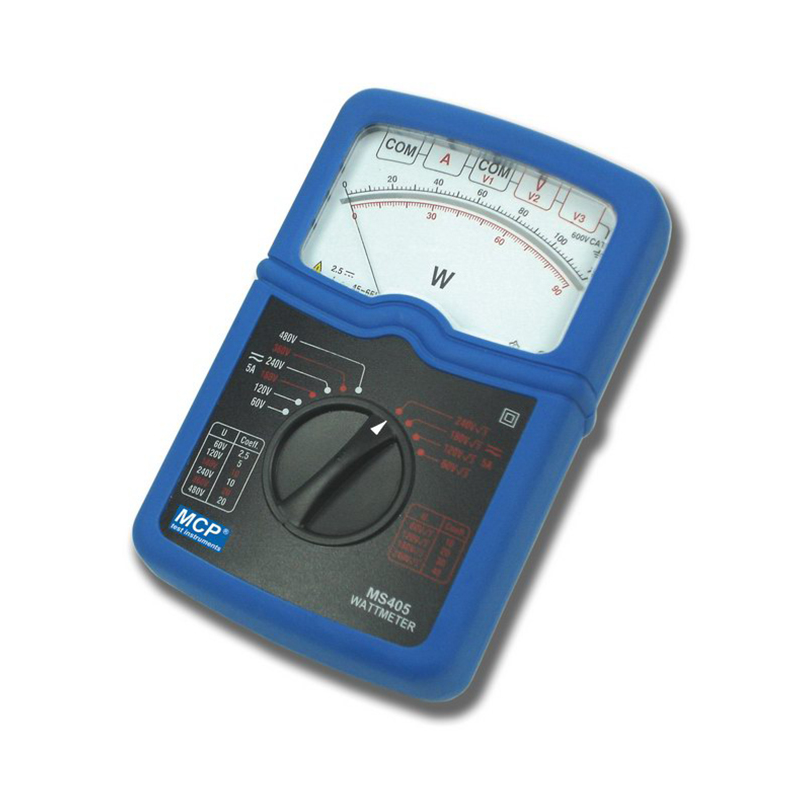

MS405 to analogowy watomierz jedno- i trójfazowy przeznaczony do zastosowań edukacyjnych, laboratoryjnych i technicznych. Umożliwia pomiar mocy w obwodach AC i DC w układach jednofazowych oraz trójfazowych, oferując prostą obsługę, czytelny odczyt analogowy i bezpieczną konstrukcję.
MS405 to analogowy watomierz jedno- i trójfazowy przeznaczony do zastosowań edukacyjnych, laboratoryjnych i technicznych, w których wymagany jest pomiar mocy w układach jednofazowych oraz trójfazowych. Model należy do serii mierników analogowych MS400, opracowanej z myślą o dydaktyce, prostej obsłudze oraz bezpiecznej pracy na stanowiskach pomiarowych.
Przyrząd może być wykorzystywany do nauki pomiaru mocy w obwodach AC i DC, do ćwiczeń laboratoryjnych z układami jednofazowymi i trójfazowymi oraz do podstawowych zadań kontrolnych w pracowniach elektrycznych. Analogowa forma wskazania ułatwia obserwację zmian wartości mierzonej w czasie rzeczywistym, co ma szczególne znaczenie w zastosowaniach dydaktycznych.
MS405 umożliwia pomiar w zakresach napięciowych AC/DC 60–120–180–240–360–480 V dla układów jednofazowych oraz AC/DC 60/√3–120/√3–180/√3–240/√3 V dla układów trójfazowych. Zakres prądowy wynosi AC/DC 5 A, co pozwala wykorzystywać przyrząd do podstawowych pomiarów mocy w typowych układach dydaktycznych i laboratoryjnych.
Dokładność wynosi 2.5% dla DC, 1% dla AC w układach jednofazowych oraz 2% dla AC w układach trójfazowych. Częstotliwość pracy mieści się w zakresie 15–500 Hz, dzięki czemu MS405 nadaje się do pomiarów mocy w szerokim zakresie zastosowań szkoleniowych i technicznych.
Seria MS400 została opracowana jako grupa mierników o wytrzymałej konstrukcji, wysokiej dokładności i wysokim poziomie bezpieczeństwa użytkowania. W modelu MS405 zastosowano rozwiązania odpowiednie dla środowiska edukacyjnego i technicznego, gdzie liczy się prostota obsługi, odporność mechaniczna i bezpieczna praca przy pomiarach w układach jedno- i trójfazowych.
MS405 został wyposażony w gniazda bezpieczeństwa oraz podwójną izolację, co zwiększa bezpieczeństwo pracy w środowisku edukacyjnym i laboratoryjnym. Producent deklaruje zgodność z wymaganiami norm PN-EN 61010-1:2001, IEC 1010-1, EN61010, NF-C 42020 oraz VDE 0411.
Przyrząd pracuje w kategorii instalacji CAT III według IEC 664 i przy poziomie zanieczyszczenia 2. Taka specyfikacja jest istotna w szkołach, pracowniach technicznych i laboratoriach, gdzie miernik ma być prosty w obsłudze, a jednocześnie zgodny z wymaganiami bezpieczeństwa.
| Parametr | Wartość |
|---|---|
| Model | MS405 |
| Nr katalogowy | 117455 |
| Funkcja | Watomierz jedno- i trójfazowy |
| Zakres napięciowy (1-faz.) | AC/DC 60–120–180–240–360–480 V |
| Zakres napięciowy (3-faz.) | AC/DC 60/√3–120/√3–180/√3–240/√3 V |
| Zakres prądowy | AC/DC 5 A |
| Dokładność | 2.5% (DC), 1% (AC 1-faz.), 2% (AC 3-faz.) |
| Częstotliwość pracy | 15–500 Hz |
| Bezpiecznik | 5 A |
| Wymiary (szer. x wys. x gł.) | 165 × 105 × 50 mm |
| Masa | 670 g |

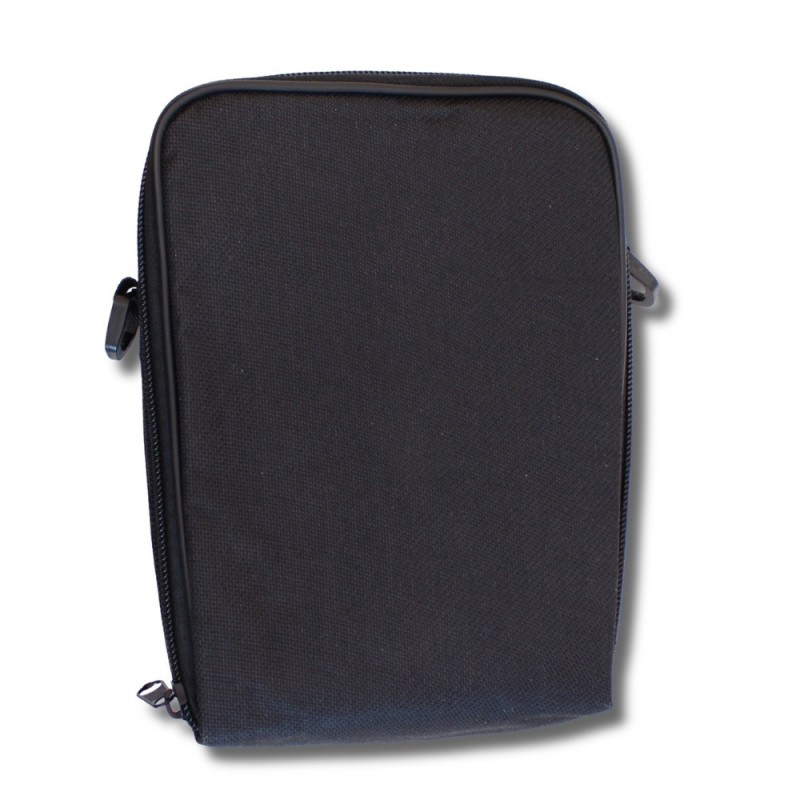

W standardowym wyposażeniu znajduje się pokrowiec. Kompaktowe wymiary 165 × 105 × 50 mm i masa 670 g ułatwiają wykorzystanie przyrządu zarówno jako stałego elementu wyposażenia pracowni, jak i w mobilnych zestawach dydaktycznych.
MS405 jako analogowy watomierz jedno- i trójfazowy dobrze sprawdza się tam, gdzie ważna jest obserwacja zmian wskazania podczas pomiaru mocy. Z tego względu przyrząd znajduje zastosowanie w nauce podstaw elektrotechniki, ćwiczeniach laboratoryjnych z układami jedno- i trójfazowymi oraz w prostych pomiarach kontrolnych wykonywanych w obwodach AC i DC.
