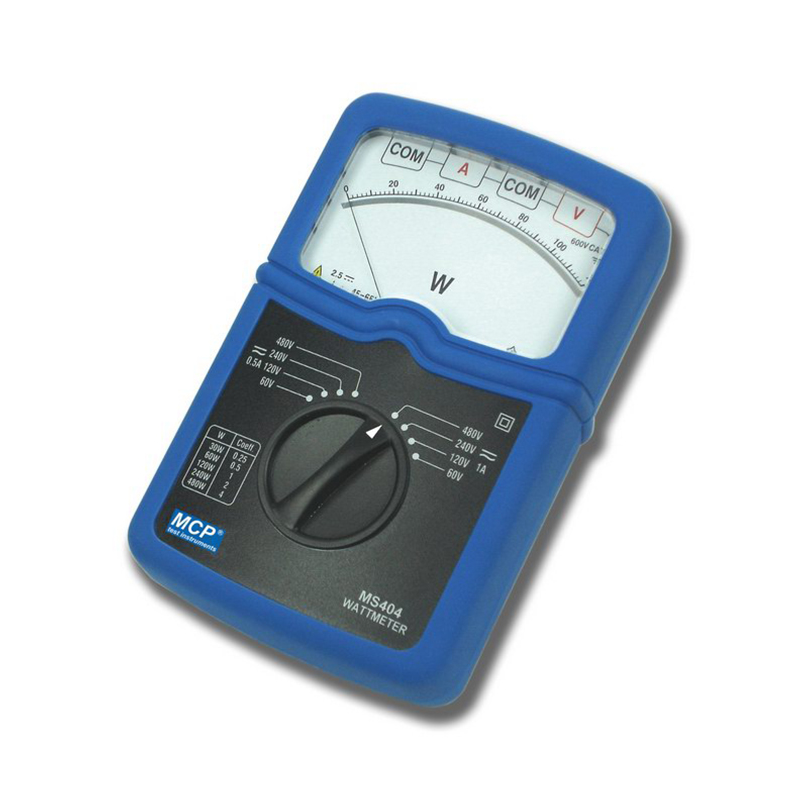

MS404 Watomierz analogowy jednofazowy

Przeznaczenie i zastosowanie

MS404 to analogowy watomierz jednofazowy przeznaczony do zastosowań edukacyjnych, laboratoryjnych i technicznych, w których wymagany jest pomiar mocy w układach jednofazowych. Model należy do serii mierników analogowych MS400, opracowanej z myślą o dydaktyce, prostocie obsługi oraz bezpiecznej pracy na stanowiskach pomiarowych.

Przyrząd może być wykorzystywany do nauki pomiaru mocy w obwodach prądu stałego i przemiennego, do ćwiczeń laboratoryjnych oraz do podstawowych zadań kontrolnych w pracowniach elektrycznych. Analogowa forma wskazania ułatwia obserwację zmian wartości mierzonej w czasie rzeczywistym, co ma szczególne znaczenie w zastosowaniach dydaktycznych.

Zakres pomiarowy i dokładność

MS404 umożliwia pomiar w zakresach napięciowych AC/DC 60–120–240–480 V oraz prądowych AC/DC 0.5 A i 1 A. Taka konfiguracja pozwala wykorzystywać przyrząd do podstawowych pomiarów mocy w jednofazowych obwodach zasilających, zarówno w środowisku szkoleniowym, jak i laboratoryjnym.

Dokładność wynosi 2.5% dla DC oraz 1% dla AC, a częstotliwość pracy mieści się w zakresie 0–500 Hz. Parametry te sprawiają, że MS404 może być stosowany do typowych pomiarów dydaktycznych i kontrolnych w obwodach jednofazowych.

Najważniejsze cechy

Seria MS400 została opracowana jako grupa mierników o wytrzymałej konstrukcji, wysokiej dokładności i wysokim poziomie bezpieczeństwa użytkowania. W modelu MS404 zastosowano rozwiązania odpowiednie dla środowiska edukacyjnego i technicznego, gdzie liczy się prostota obsługi, odporność mechaniczna i bezpieczeństwo pracy.

• funkcja watomierza jednofazowego,
• zakres napięciowy AC/DC: 60–120–240–480 V,
• zakres prądowy AC/DC: 0.5 A / 1 A,
• dokładność: 2.5% dla DC oraz 1% dla AC,
• częstotliwość pracy: 0–500 Hz,
• pojedynczy przełącznik wyboru zakresu,
• połączenie zalet układów elektronicznych i mechanicznych,
• wytrzymała i prosta konstrukcja,
• gniazda bezpieczeństwa oraz podwójna izolacja,
• bezpiecznik 1 A.

Bezpieczeństwo i konstrukcja

MS404 został wyposażony w gniazda bezpieczeństwa oraz podwójną izolację, co zwiększa bezpieczeństwo pracy w środowisku edukacyjnym i laboratoryjnym. Producent deklaruje zgodność z wymaganiami norm PN-EN 61010-1:2001, IEC 1010-1, EN61010, NF-C 42020 oraz VDE 0411.

Przyrząd pracuje w kategorii instalacji CAT III według IEC 664 i przy poziomie zanieczyszczenia 2. Taka specyfikacja jest istotna w szkołach, pracowniach technicznych i laboratoriach, gdzie miernik ma być prosty w obsłudze, a jednocześnie zgodny z wymaganiami bezpieczeństwa.

Dane techniczne

Wyposażenie i eksploatacja

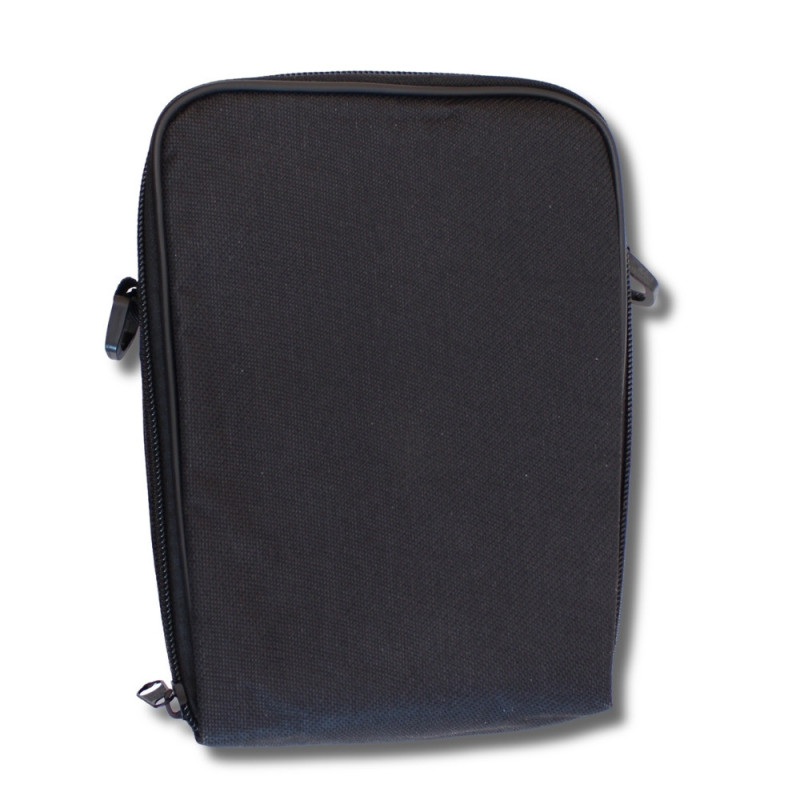

W standardowym wyposażeniu znajduje się pokrowiec. Kompaktowe wymiary 165 × 105 × 50 mm i masa 670 g ułatwiają wykorzystanie przyrządu zarówno jako stałego elementu wyposażenia pracowni, jak i w mobilnych zestawach dydaktycznych.

MS404 jako analogowy watomierz jednofazowy dobrze sprawdza się tam, gdzie ważna jest obserwacja zmian wskazania podczas pomiaru mocy. Z tego względu przyrząd znajduje zastosowanie w nauce podstaw elektrotechniki, ćwiczeniach laboratoryjnych oraz w prostych pomiarach kontrolnych wykonywanych w obwodach jednofazowych.
