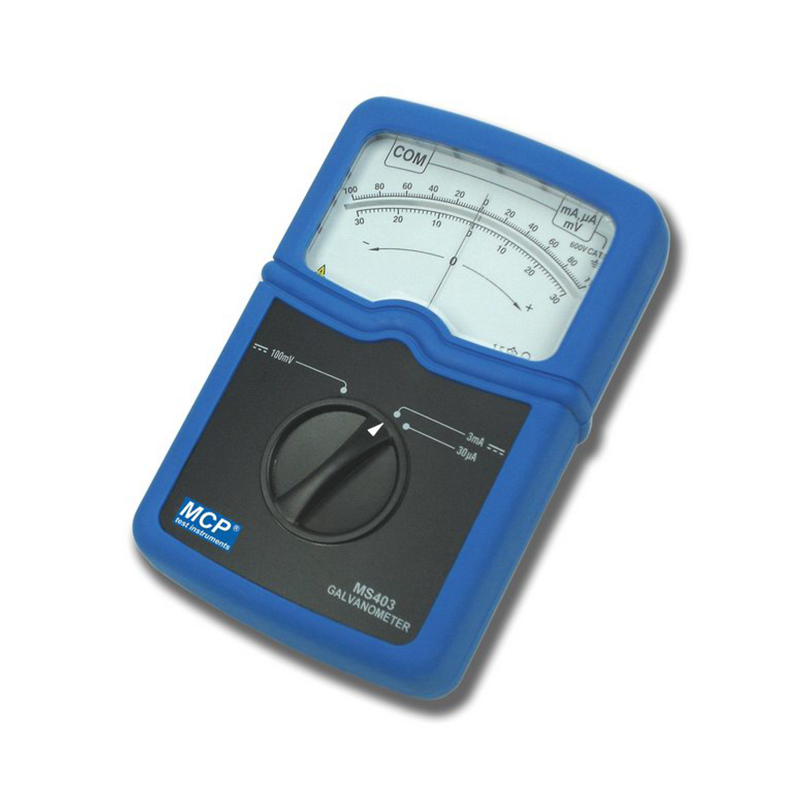

MS403 Galwanometr 30uA-3mA, 100mV

Przeznaczenie i zastosowanie

MS403 to analogowy galwanometr przeznaczony do zastosowań edukacyjnych, laboratoryjnych i technicznych, wszędzie tam, gdzie potrzebny jest odczyt małych wartości prądu stałego oraz praca z bocznikami. Model należy do serii mierników analogowych MS400, opracowanej z myślą o dydaktyce, prostocie obsługi i bezpiecznej pracy na stanowiskach pomiarowych.

Analogowa forma wskazania sprawia, że przyrząd dobrze nadaje się do obserwacji zmian sygnału w czasie rzeczywistym, co ma znaczenie w ćwiczeniach laboratoryjnych, demonstracjach i podstawowych zadaniach z zakresu miernictwa elektrycznego. MS403 może być wykorzystywany zarówno do nauki pomiaru małych prądów DC, jak i do współpracy z bocznikami w układach dydaktycznych i technicznych.

Zakres pomiarowy i dokładność

Galwanometr MS403 umożliwia pomiar prądu stałego w zakresie od 30 µA do 3 mA w 2 zakresach. Dodatkowo przyrząd obsługuje zakres 100 mV DC w konfiguracji przeznaczonej do pracy z bocznikami, co rozszerza jego zastosowanie w stanowiskach ćwiczeniowych oraz układach demonstracyjnych.

Dokładność pomiaru wynosi 1.5%, co pozwala stosować przyrząd w typowych zadaniach edukacyjnych i laboratoryjnych, gdzie istotne są czytelność wskazania, powtarzalność odczytu i prostota interpretacji wyników.

Najważniejsze cechy

Seria MS400 została opisana jako grupa mierników o wytrzymałej konstrukcji, wysokiej dokładności i wysokim poziomie bezpieczeństwa użytkowania. W modelu MS403 zastosowano rozwiązania, które dobrze odpowiadają wymaganiom pracowni szkolnych, laboratoriów dydaktycznych i prostych stanowisk technicznych.

• funkcja galwanometru do pomiaru prądu stałego,
• zakres pomiarowy DC: 30 µA–3 mA (2 zakresy),
• zakres 100 mV DC do współpracy z bocznikami,
• dokładność: 1.5%,
• pojedynczy przełącznik wyboru zakresu,
• połączenie zalet układów elektronicznych i mechanicznych,
• wytrzymała i prosta konstrukcja,
• gniazda bezpieczeństwa oraz podwójna izolacja,
• bezpiecznik 200 mA.

Bezpieczeństwo i konstrukcja

MS403 został wyposażony w gniazda bezpieczeństwa oraz podwójną izolację, co zwiększa bezpieczeństwo pracy w środowisku edukacyjnym i laboratoryjnym. Producent deklaruje zgodność z wymaganiami norm PN-EN 61010-1:2001, IEC 1010-1, EN61010, NF-C 42020 oraz VDE 0411.

Przyrząd pracuje w kategorii instalacji CAT III według IEC 664 i przy poziomie zanieczyszczenia 2. Taka specyfikacja jest istotna w szkołach, pracowniach technicznych i laboratoriach, gdzie miernik ma być prosty w obsłudze, ale jednocześnie zgodny z wymaganiami bezpieczeństwa.

Dane techniczne

Wyposażenie i eksploatacja

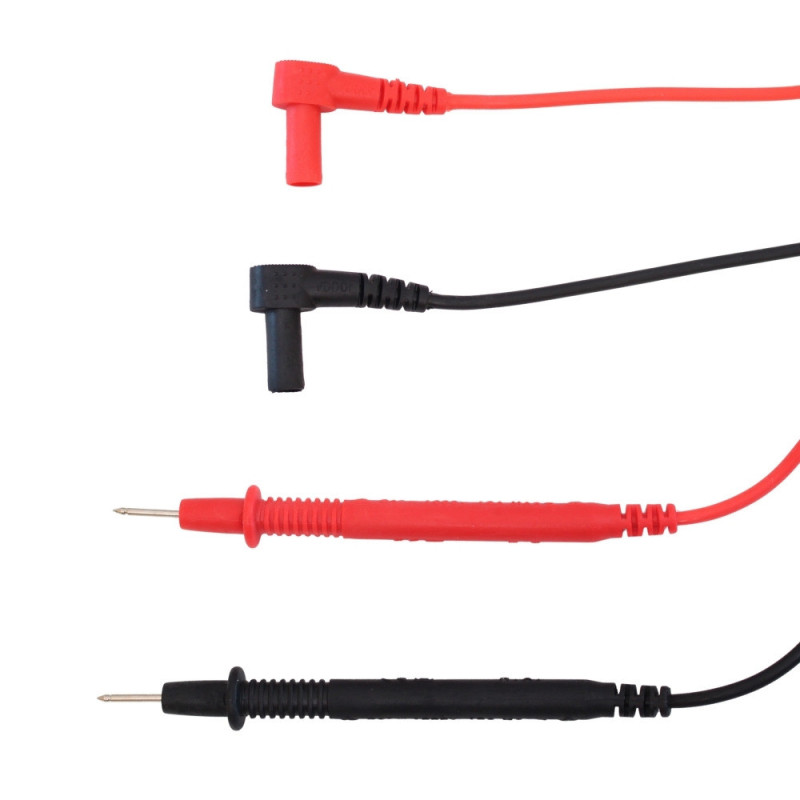

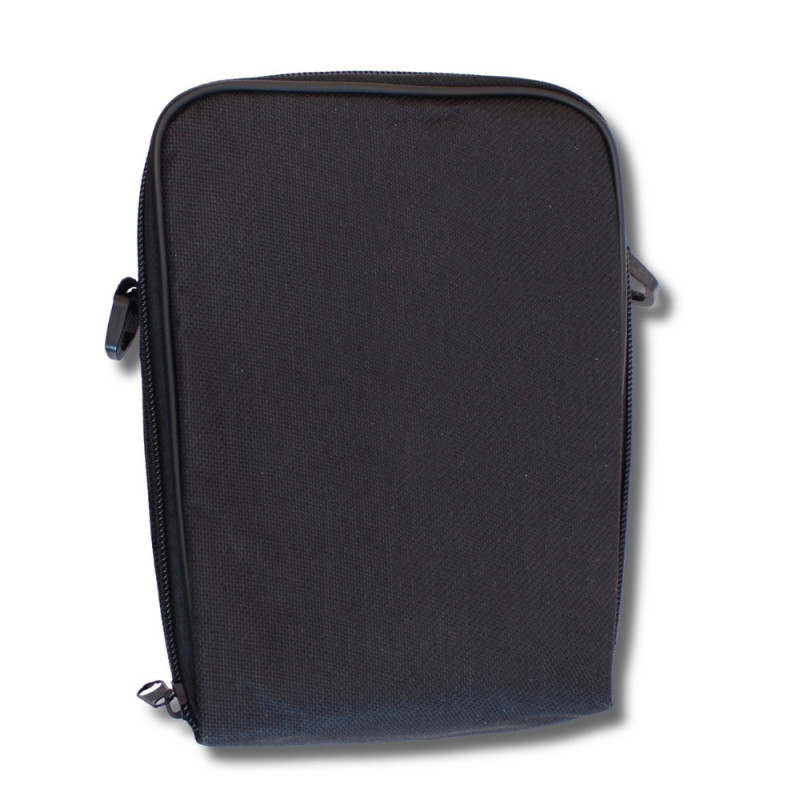

W standardowym wyposażeniu znajdują się dwa przewody pomiarowe oraz pokrowiec. Kompaktowe wymiary 165 × 105 × 50 mm i masa 670 g ułatwiają wykorzystanie przyrządu zarówno jako stałego elementu wyposażenia pracowni, jak i w mobilnych zestawach dydaktycznych.

MS403 jako galwanometr analogowy jest szczególnie przydatny tam, gdzie ważna jest obserwacja wychylenia wskazówki i zależności pomiędzy zmianą sygnału a wskazaniem przyrządu. Z tego powodu dobrze sprawdza się w nauce podstaw miernictwa, ćwiczeniach z pomiaru małych prądów DC oraz w zastosowaniach z bocznikami.
