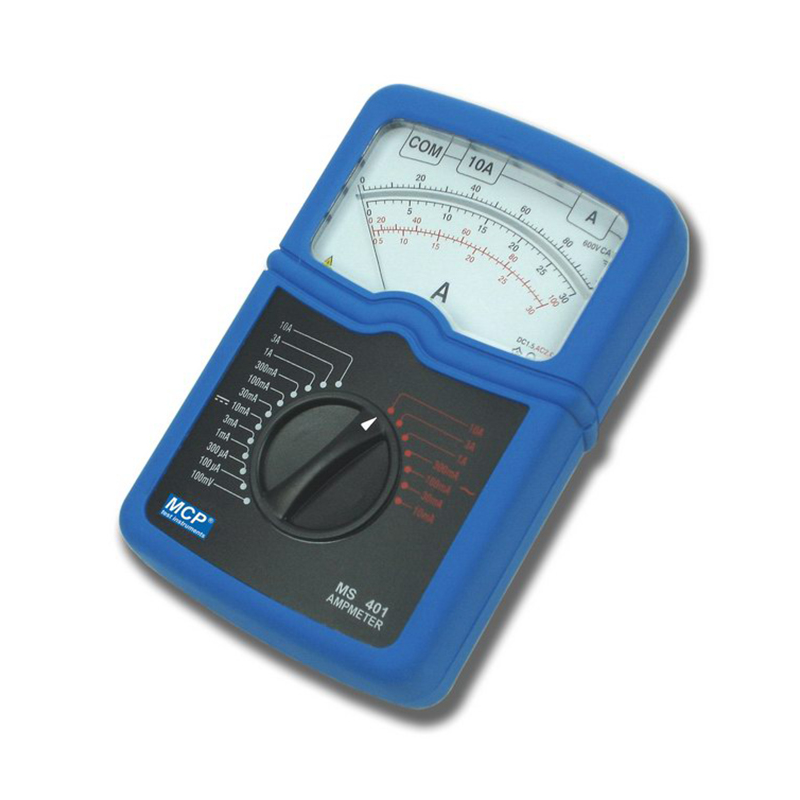

MS401 Amperomierz analogowy AC/DC

Przeznaczenie i zastosowanie

MS401 to analogowy amperomierz AC/DC przeznaczony do nauki pomiarów elektrycznych oraz do podstawowych zastosowań kontrolnych w laboratoriach, pracowniach technicznych i salach dydaktycznych. Przyrząd został zaprojektowany z myślą o edukacji, dlatego łączy prostą obsługę z czytelnym wskazaniem analogowym i szerokim zakresem pomiarowym.

Pojedynczy przełącznik wyboru zakresu upraszcza obsługę i ogranicza ryzyko błędnej nastawy podczas ćwiczeń, pomiarów demonstracyjnych i podstawowych prac laboratoryjnych. MS401 sprawdza się zarówno przy pomiarze małych prądów w prostych obwodach szkoleniowych, jak i przy kontroli większych wartości na stanowiskach dydaktycznych.

Zakres pomiarowy i dokładność

Analogowy amperomierz AC/DC MS401 umożliwia pomiar prądu przemiennego w zakresie od 10 mA do 10 A w 7 zakresach oraz prądu stałego od 100 µA do 10 A w 11 zakresach. Taki zakres pomiarowy pozwala wykorzystać miernik w szerokim spektrum zastosowań edukacyjnych i technicznych.

Dokładność pomiaru wynosi 1.5% dla DC oraz 2% dla AC, a częstotliwość pracy dla pomiarów prądu przemiennego mieści się w zakresie 45–400 Hz. Dzięki temu MS401 może być stosowany do typowych pomiarów prądu w układach prądu stałego i przemiennego.

Najważniejsze cechy

Seria MS400 została opracowana jako grupa mierników o wytrzymałej konstrukcji, wysokiej dokładności i wysokim poziomie bezpieczeństwa użytkowania. W modelu MS401 zastosowano rozwiązania ułatwiające codzienną pracę w środowisku edukacyjnym i laboratoryjnym.

• funkcja amperomierza AC/DC,
• zakres pomiaru AC: 10 mA–10 A (7 zakresów),
• zakres pomiaru DC: 100 µA–10 A (11 zakresów),
• dokładność: 1.5% dla DC oraz 2% dla AC,
• częstotliwość pracy dla AC: 45–400 Hz,
• pojedynczy przełącznik wyboru zakresu,
• połączenie zalet układów elektronicznych i mechanicznych,
• wytrzymała i prosta konstrukcja,
• gniazda bezpieczeństwa oraz podwójna izolacja,
• bezpieczniki 1 A i 10 A.

Bezpieczeństwo i konstrukcja

MS401 został wyposażony w gniazda bezpieczeństwa oraz podwójną izolację, co zwiększa bezpieczeństwo pracy w warunkach laboratoryjnych i dydaktycznych. Przyrząd spełnia wymagania norm PN-EN 61010-1:2001, IEC 1010-1, EN61010, NF-C 42020 oraz VDE 0411.

Miernik pracuje w kategorii instalacji CAT III według IEC 664 i przy poziomie zanieczyszczenia 2. Taka specyfikacja potwierdza jego przydatność jako wyposażenia pracowni szkolnych, laboratoriów technicznych oraz stanowisk ćwiczeniowych do nauki miernictwa elektrycznego.

Dane techniczne

Wyposażenie i eksploatacja

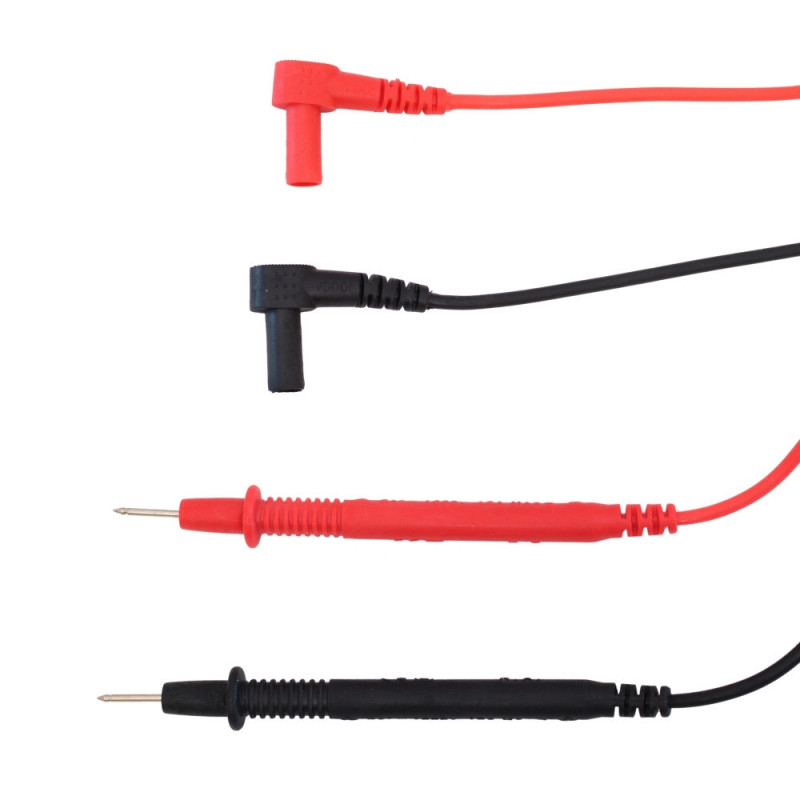

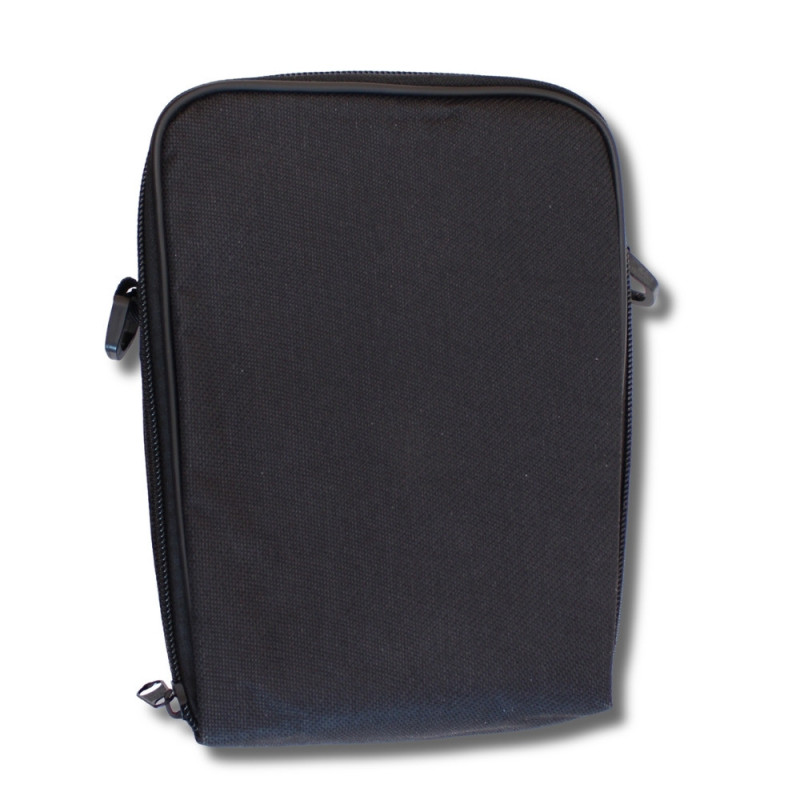

W standardowym wyposażeniu znajdują się dwa przewody pomiarowe oraz pokrowiec. Dzięki kompaktowym wymiarom 165 × 105 × 50 mm i masie 670 g miernik może być wygodnie stosowany zarówno jako stały element wyposażenia pracowni, jak i w mobilnych zestawach dydaktycznych.

Analogowy sposób prezentacji wyniku ułatwia obserwację zmian wskazania w czasie rzeczywistym, co ma duże znaczenie podczas nauki podstaw pomiarów elektrycznych. Z tego względu MS401 dobrze sprawdza się w szkołach, laboratoriach edukacyjnych i na stanowiskach ćwiczeniowych do nauki pomiaru prądu AC i DC.
