KEW ZP11 Zestaw pomiarowy KEW4140/KEW5406

KEW4140 + KEW5406A – zestaw do pomiaru pętli zwarcia i kontroli wyłączników RCD

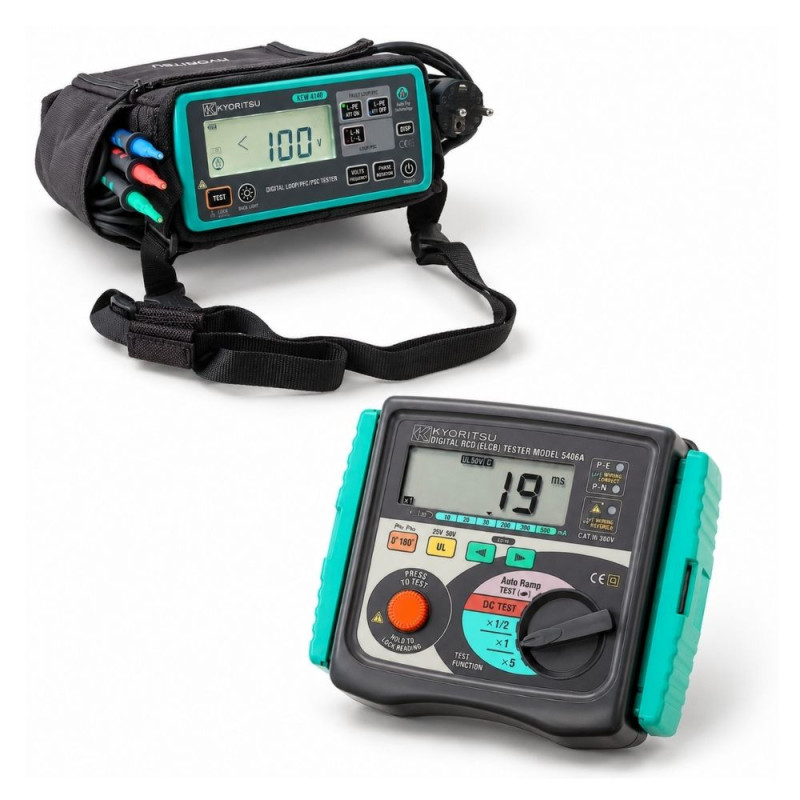

Zestaw Kyoritsu KEW4140 + KEW5406A składa się z dwóch mierników przeznaczonych do kontroli instalacji elektrycznych wyposażonych w zabezpieczenia różnicowoprądowe. KEW4140 umożliwia pomiar impedancji pętli zwarcia oraz wyznaczanie spodziewanych prądów zwarciowych, natomiast KEW5406A służy do sprawdzania czasu zadziałania i rzeczywistego prądu wyzwolenia wyłączników RCD. Oba przyrządy uzupełniają się podczas pomiarów odbiorczych, kontroli okresowych oraz prac serwisowych przy instalacjach elektrycznych.

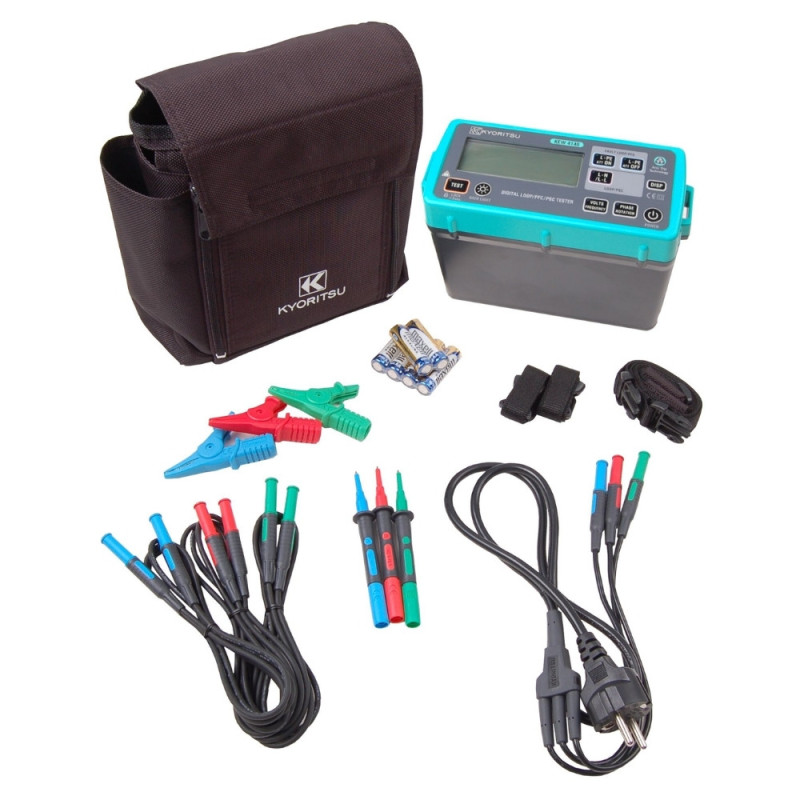

Pomiar pętli zwarcia bez wyzwalania RCD

Podczas pomiarów impedancji pętli zwarcia w instalacjach zabezpieczonych wyłącznikami różnicowoprądowymi może dochodzić do ich niezamierzonego wyzwalania. Jest to szczególnie kłopotliwe w użytkowanych budynkach, gdzie przerwanie zasilania oznacza konieczność ponownego uruchomienia podłączonych urządzeń lub zakłócenie pracy użytkowników.

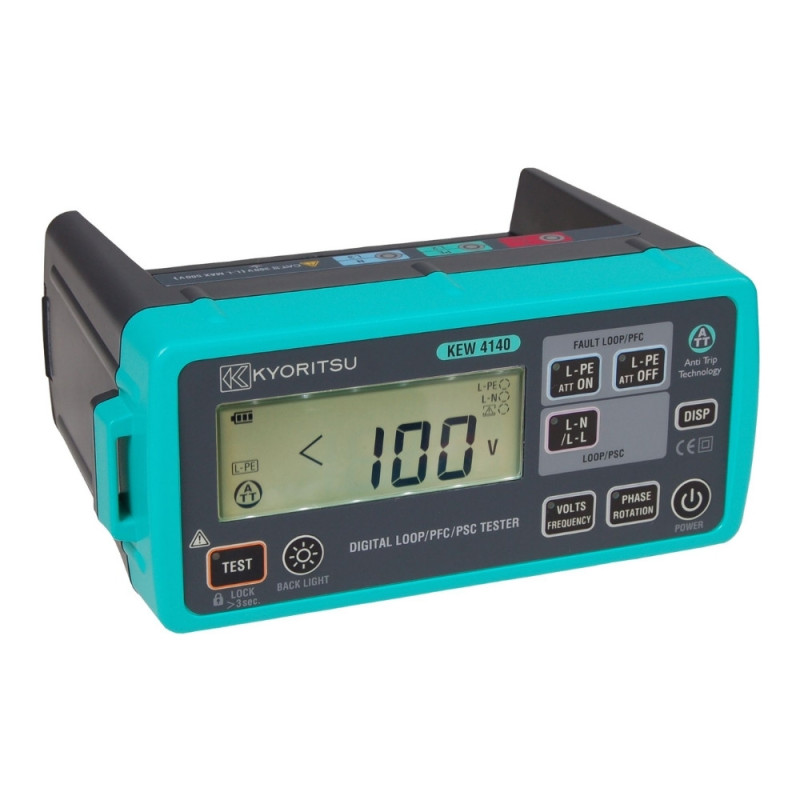

KEW4140 został wyposażony w funkcję ATT, która umożliwia pomiar impedancji pętli zwarcia L-PE bez wyzwalania sprawnych wyłączników RCD o znamionowym prądzie różnicowym co najmniej 30 mA. Pozwala to przeprowadzić pomiar bez konieczności omijania zabezpieczenia różnicowoprądowego.

Miernik obsługuje również pomiary impedancji w układach L-N i L-L oraz automatycznie oblicza spodziewany prąd zwarciowy PSC/PFC. Wynik impedancji i wyliczona wartość prądu zwarciowego są prezentowane jednocześnie na podwójnym wyświetlaczu. KEW4140 umożliwia ponadto pomiar napięcia, częstotliwości oraz sprawdzanie kolejności faz.

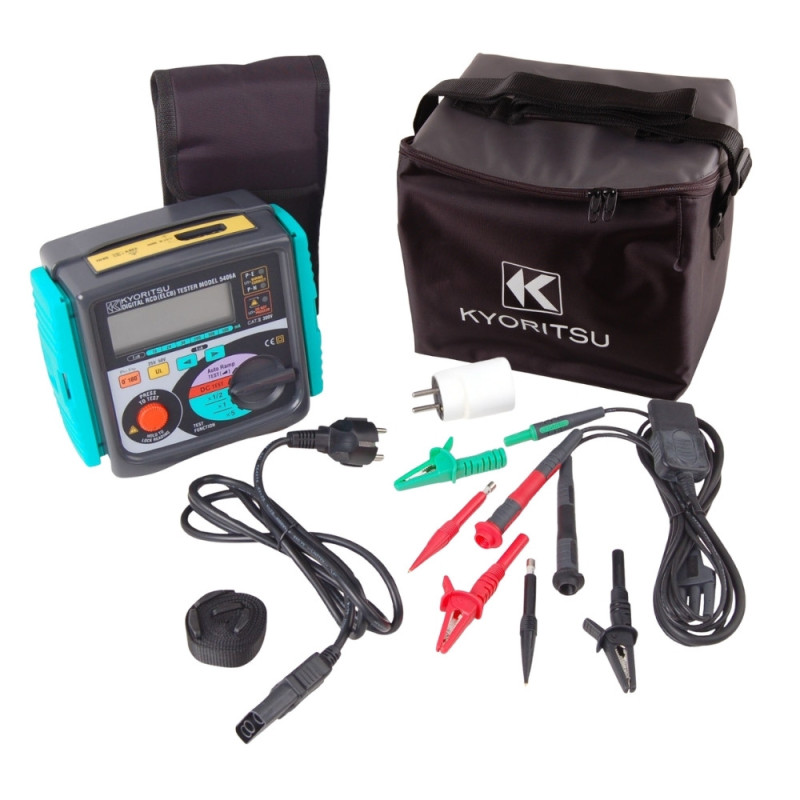

Kontrola czasu i prądu zadziałania wyłączników różnicowoprądowych

Wyłącznik różnicowoprądowy może reagować na naciśnięcie przycisku TEST, ale nie daje to informacji o rzeczywistym czasie i prądzie jego zadziałania. Podczas pomiarów instalacyjnych konieczne jest sprawdzenie tych parametrów, aby ocenić prawidłowość działania zabezpieczenia.

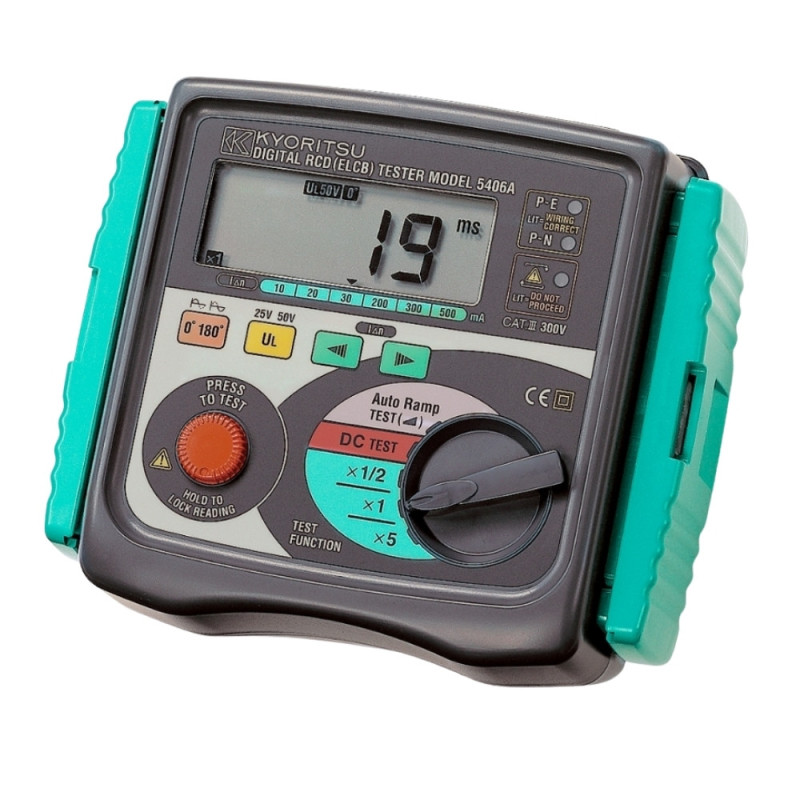

KEW5406A umożliwia badanie czasu zadziałania RCD przy prądach testowych ½×, 1× i 5× znamionowego prądu różnicowego IΔN. Obsługuje wyłączniki typu AC i A, zarówno standardowe G, jak i selektywne S, o znamionowych prądach różnicowych od 10 do 500 mA.

Miernik oferuje również funkcję AUTO RAMP, która stopniowo zwiększa prąd testowy do momentu wyzwolenia RCD. Umożliwia to określenie rzeczywistego prądu zadziałania zabezpieczenia. Funkcja przydaje się podczas kontroli wyłączników, gdy konieczne jest sprawdzenie, czy reagują one przy właściwej wartości prądu różnicowego.

Przed rozpoczęciem testu KEW5406A sprawdza także poprawność podłączenia przewodów pomiarowych, sygnalizując nieprawidłowe połączenie.

Zestaw do pomiarów odbiorczych i okresowych instalacji elektrycznych

KEW4140 i KEW5406A pozwalają wykonać dwa różne rodzaje pomiarów związanych z kontrolą ochrony przeciwporażeniowej. Pierwszy dostarcza informacji o impedancji pętli zwarcia i spodziewanych prądach zwarciowych, drugi umożliwia sprawdzenie parametrów działania wyłączników różnicowoprądowych.

Zestaw jest przeznaczony dla elektryków, instalatorów i firm pomiarowych wykonujących kontrole instalacji w budynkach mieszkalnych, obiektach usługowych i przemysłowych. Dwa niezależne mierniki pozwalają wykonywać pomiary pętli zwarcia i testy RCD przy użyciu przyrządów przeznaczonych do tych konkretnych zadań.
