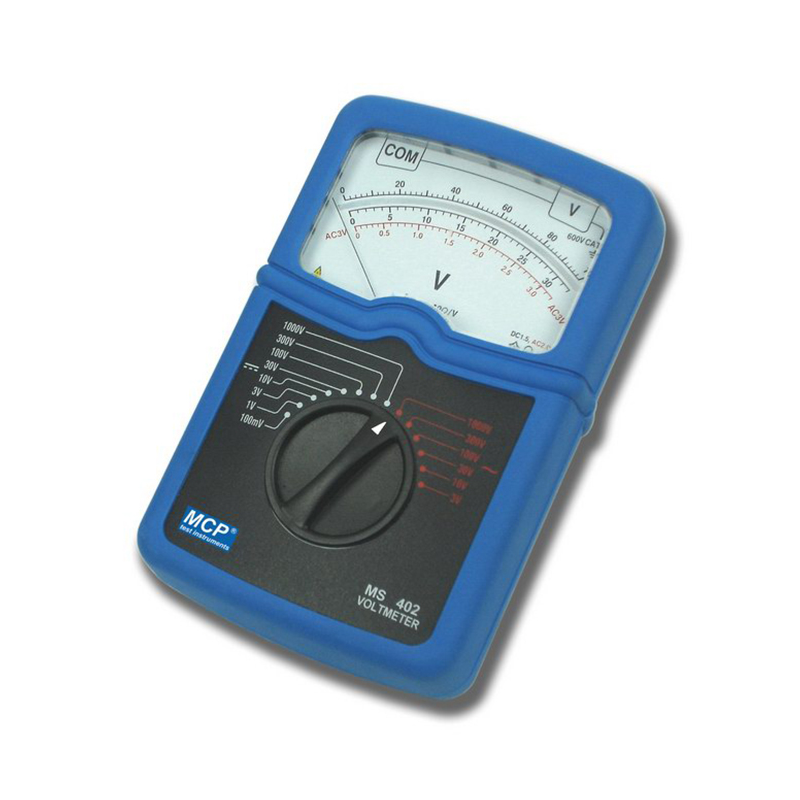

MS402 Woltomierz analogowy AC/DC

Przeznaczenie i zastosowanie

MS402 to analogowy woltomierz AC/DC przeznaczony do nauki pomiarów elektrycznych oraz do podstawowych zastosowań kontrolnych w laboratoriach, pracowniach technicznych i salach dydaktycznych. Przyrząd został opracowany z myślą o edukacji, dlatego łączy prostą obsługę z czytelnym wskazaniem analogowym i szerokim zakresem pomiarowym napięcia.

Pojedynczy przełącznik wyboru zakresu upraszcza pracę użytkownika i ogranicza ryzyko błędnej nastawy podczas ćwiczeń, pomiarów demonstracyjnych i podstawowych prac laboratoryjnych. MS402 może być stosowany zarówno do pomiaru niskich napięć w prostych obwodach szkoleniowych, jak i do kontroli wyższych wartości na stanowiskach laboratoryjnych oraz dydaktycznych.

Zakres pomiarowy i dokładność

Analogowy woltomierz AC/DC MS402 umożliwia pomiar napięcia przemiennego w zakresie od 3 V do 1000 V w 6 zakresach oraz napięcia stałego od 100 mV do 1000 V w 8 zakresach. Taki zakres pomiarowy pozwala wykorzystać miernik w szerokim spektrum zastosowań edukacyjnych i technicznych.

Dokładność pomiaru wynosi 1.5% dla DC oraz 2% dla AC, a częstotliwość pracy dla pomiarów napięcia przemiennego mieści się w zakresie 20–400 Hz. Dzięki temu MS402 nadaje się do typowych pomiarów napięcia w obwodach prądu stałego i przemiennego.

Najważniejsze cechy

Seria MS400 została opracowana jako grupa mierników o wytrzymałej konstrukcji, wysokiej dokładności i wysokim poziomie bezpieczeństwa użytkowania. W modelu MS402 zastosowano rozwiązania ułatwiające codzienną pracę w środowisku edukacyjnym i laboratoryjnym.

• funkcja woltomierza AC/DC,
• zakres pomiaru AC: 3 V–1000 V (6 zakresów),
• zakres pomiaru DC: 100 mV–1000 V (8 zakresów),
• dokładność: 1.5% dla DC oraz 2% dla AC,
• częstotliwość pracy dla AC: 20–400 Hz,
• pojedynczy przełącznik wyboru zakresu,
• połączenie zalet układów elektronicznych i mechanicznych,
• wytrzymała i prosta konstrukcja,
• gniazda bezpieczeństwa oraz podwójna izolacja,
• zabezpieczenie elektroniczne.

Bezpieczeństwo i konstrukcja

MS402 został wyposażony w gniazda bezpieczeństwa oraz podwójną izolację, co zwiększa bezpieczeństwo pracy w warunkach laboratoryjnych i dydaktycznych. Przyrząd spełnia wymagania norm PN-EN 61010-1:2001, IEC 1010-1, EN61010, NF-C 42020 oraz VDE 0411.

Miernik pracuje w kategorii instalacji CAT III według IEC 664 i przy poziomie zanieczyszczenia 2. Taka specyfikacja potwierdza jego przydatność jako wyposażenia pracowni szkolnych, laboratoriów technicznych oraz stanowisk ćwiczeniowych do nauki miernictwa elektrycznego.

Dane techniczne

Wyposażenie i eksploatacja

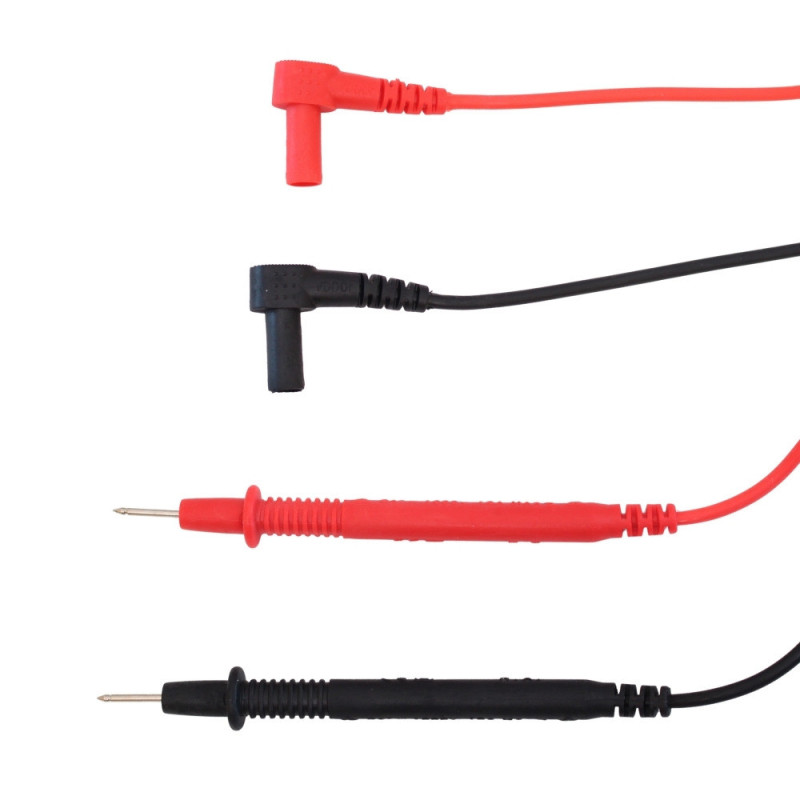

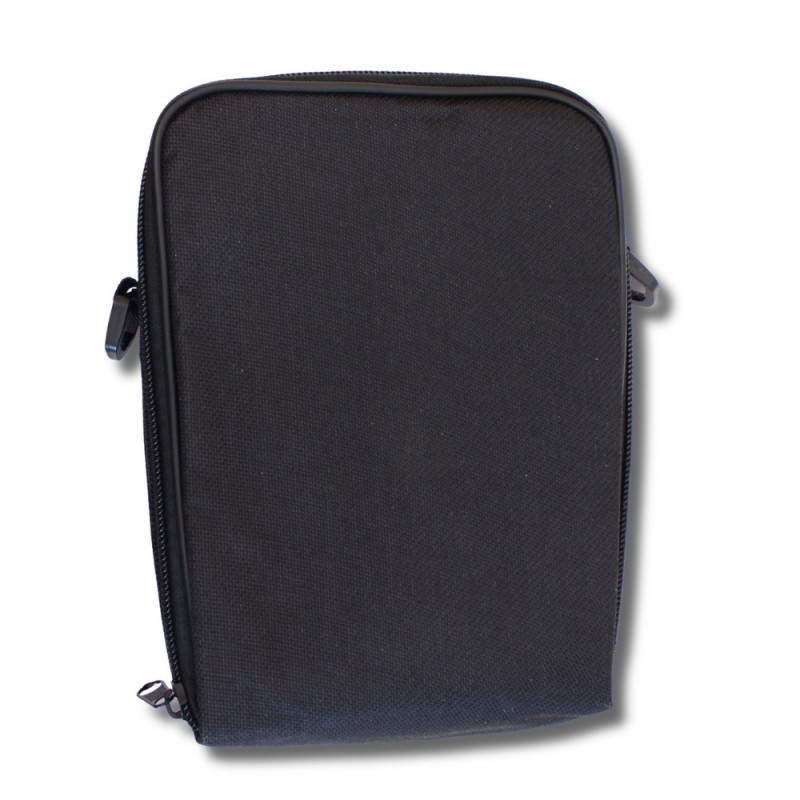

W standardowym wyposażeniu znajdują się dwa przewody pomiarowe oraz pokrowiec. Dzięki kompaktowym wymiarom 165 × 105 × 50 mm i masie 670 g miernik może być wygodnie stosowany zarówno jako stały element wyposażenia pracowni, jak i w mobilnych zestawach dydaktycznych.

Analogowy sposób prezentacji wyniku ułatwia obserwację zmian wskazania w czasie rzeczywistym, co ma duże znaczenie podczas nauki podstaw pomiarów napięcia. Z tego względu MS402 dobrze sprawdza się w szkołach, laboratoriach edukacyjnych i na stanowiskach ćwiczeniowych do nauki pomiaru napięcia AC i DC.
