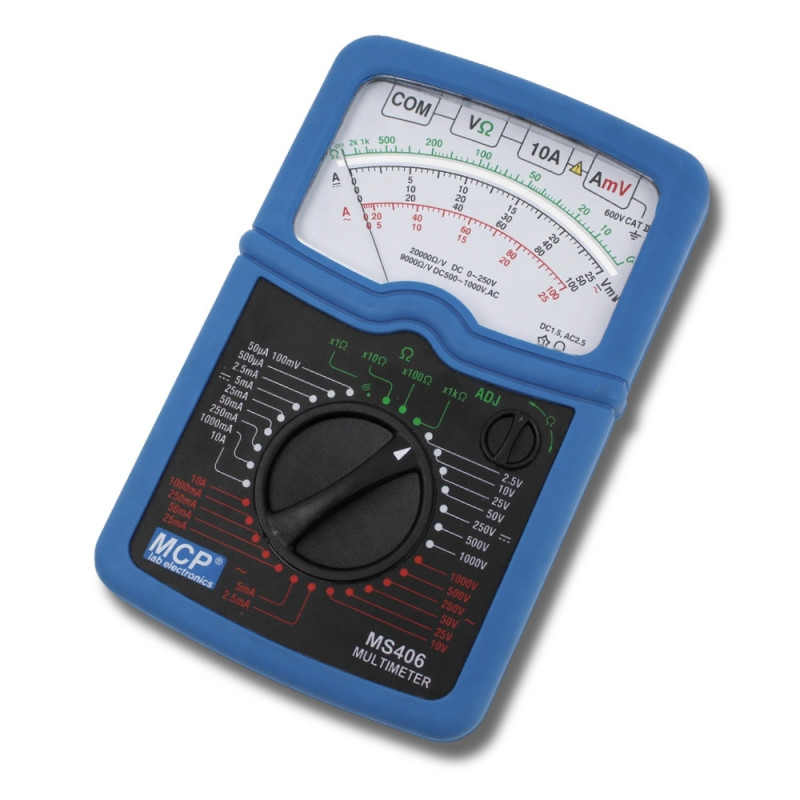

MS406 Multimetr analogowy AC/DC 1000V, 10A

Przeznaczenie i zastosowanie

MS406 to analogowy multimetr AC/DC przeznaczony do zastosowań edukacyjnych, laboratoryjnych i technicznych, w których wymagany jest podstawowy pomiar napięcia, prądu oraz rezystancji. Model należy do serii mierników analogowych MS400, opracowanej z myślą o dydaktyce, prostej obsłudze oraz bezpiecznej pracy na stanowiskach pomiarowych.

Przyrząd może być wykorzystywany do nauki podstaw miernictwa elektrycznego, ćwiczeń laboratoryjnych oraz prostych zadań kontrolnych w pracowniach technicznych. Analogowa forma wskazania ułatwia obserwację zmian mierzonych wielkości w czasie rzeczywistym, co ma szczególne znaczenie w zastosowaniach dydaktycznych i demonstracyjnych.

Zakres pomiarowy i dokładność

MS406 umożliwia pomiar napięcia stałego w zakresie od 2.5 V do 1000 V w 7 zakresach oraz napięcia przemiennego od 10 V do 1000 V w 6 zakresach. W zakresie pomiaru prądu przyrząd obsługuje prąd stały od 50 µA do 10 A w 9 zakresach oraz prąd przemienny od 2.5 mA do 10 A w 7 zakresach. Dodatkowo miernik umożliwia pomiar rezystancji w zakresie od 1 Ω do 1 kΩ w 4 zakresach.

Dokładność wynosi 1.5% dla pomiarów DC oraz 2.5% dla pomiarów AC, a częstotliwość pracy mieści się w zakresie 20–400 Hz. Taka konfiguracja sprawia, że MS406 może być wykorzystywany jako uniwersalny miernik analogowy do podstawowych pomiarów elektrycznych w środowisku szkoleniowym i laboratoryjnym.

Najważniejsze cechy

Seria MS400 została opracowana jako grupa mierników o wytrzymałej konstrukcji, wysokiej dokładności i wysokim poziomie bezpieczeństwa użytkowania. W modelu MS406 zastosowano rozwiązania odpowiednie dla środowiska edukacyjnego i technicznego, gdzie liczy się prostota obsługi, odporność mechaniczna i bezpieczna praca przy podstawowych pomiarach elektrycznych.

• funkcja multimetru AC/DC,
• pomiar napięcia DC: 2.5 V–1000 V (7 zakresów),
• pomiar napięcia AC: 10 V–1000 V (6 zakresów),
• pomiar prądu DC: 50 µA–10 A (9 zakresów),
• pomiar prądu AC: 2.5 mA–10 A (7 zakresów),
• pomiar rezystancji: 1 Ω–1 kΩ (4 zakresy),
• dokładność: 1.5% dla DC oraz 2.5% dla AC,
• częstotliwość pracy: 20–400 Hz,
• pojedynczy przełącznik wyboru zakresu,
• gniazda bezpieczeństwa oraz podwójna izolacja,
• bezpieczniki 10 A i 1 A.

Bezpieczeństwo i konstrukcja

MS406 został wyposażony w gniazda bezpieczeństwa oraz podwójną izolację, co zwiększa bezpieczeństwo pracy w środowisku edukacyjnym i laboratoryjnym. Producent deklaruje zgodność z wymaganiami norm PN-EN 61010-1:2001, IEC 1010-1, EN61010, NF-C 42020 oraz VDE 0411.

Przyrząd pracuje w kategorii instalacji CAT III według IEC 664 i przy poziomie zanieczyszczenia 2. Taka specyfikacja jest istotna w szkołach, pracowniach technicznych i laboratoriach, gdzie miernik ma być prosty w obsłudze, a jednocześnie zgodny z wymaganiami bezpieczeństwa.

Dane techniczne

Wyposażenie i eksploatacja

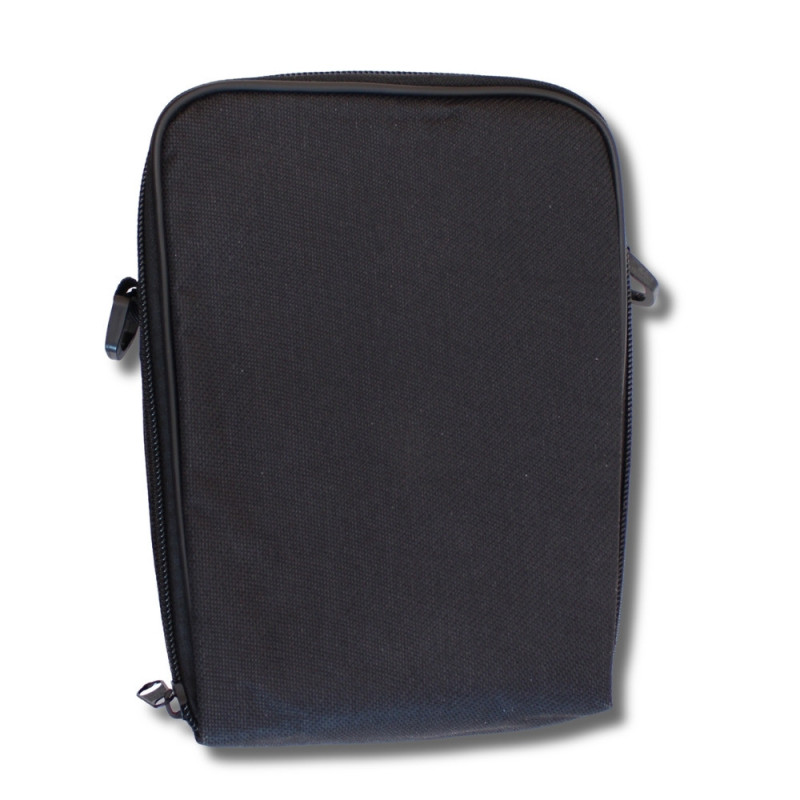

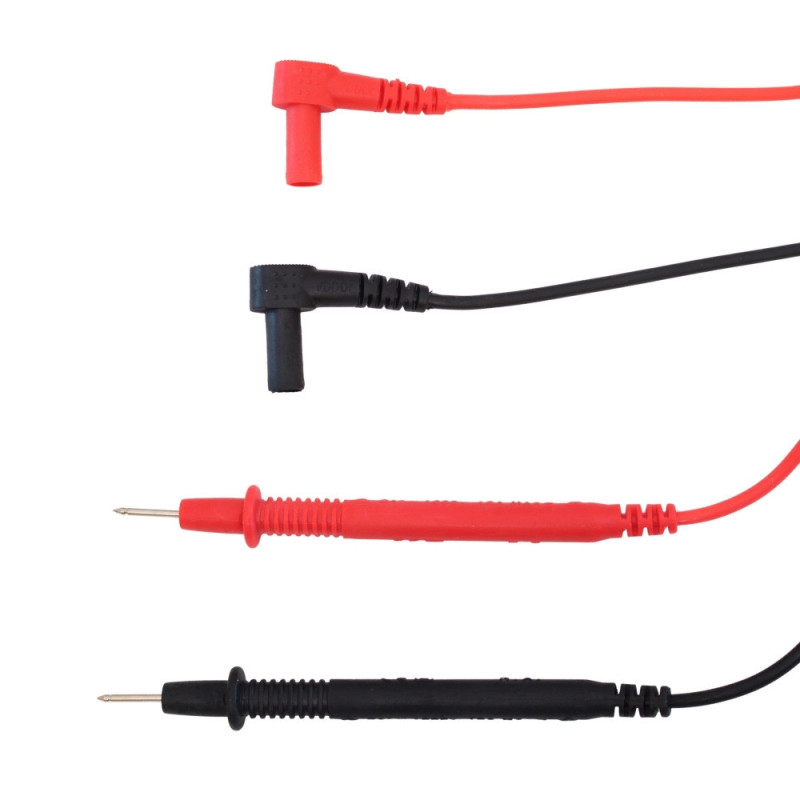

W standardowym wyposażeniu znajdują się dwa przewody pomiarowe oraz pokrowiec. Kompaktowe wymiary 165 × 105 × 50 mm i masa 670 g ułatwiają wykorzystanie przyrządu zarówno jako stałego elementu wyposażenia pracowni, jak i w mobilnych zestawach dydaktycznych.

MS406 jako analogowy multimetr AC/DC dobrze sprawdza się tam, gdzie ważna jest obserwacja zmian wskazania podczas pomiaru napięcia, prądu lub rezystancji. Z tego względu przyrząd znajduje zastosowanie w nauce podstaw elektrotechniki, ćwiczeniach laboratoryjnych oraz w prostych pomiarach kontrolnych wykonywanych w obwodach AC i DC.
