SIGLENT ANT-DA1 to podręczny zestaw anten kierunkowych typu S5000 N o zakresie częstotliwości od 10 MHz do 8 GHz, wygodny do przenoszenia i obsługi.

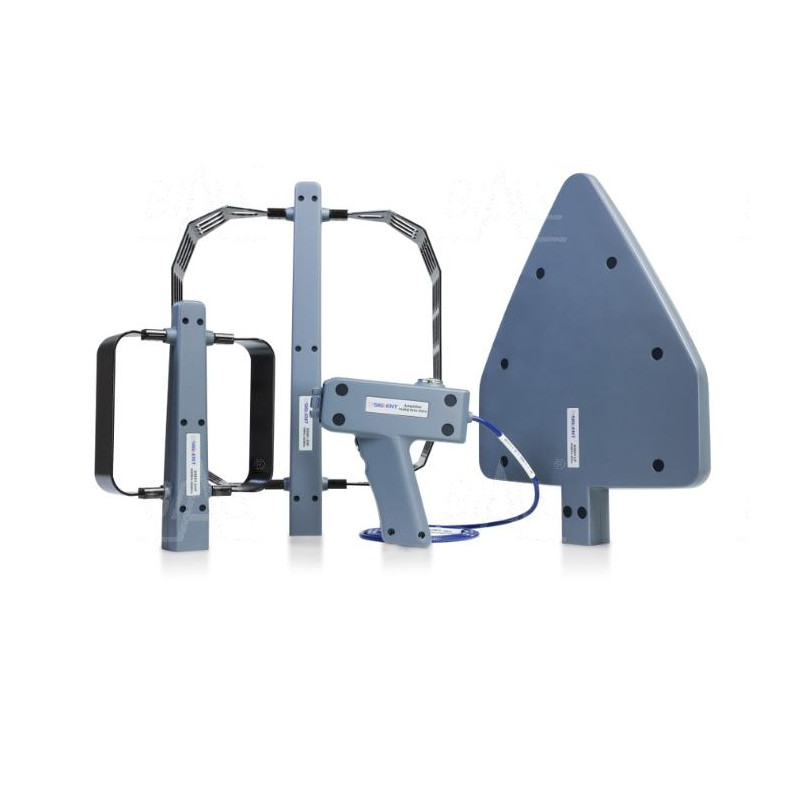

Zestaw antenowy zawiera trzy anteny kierunkowe o różnych pasmach częstotliwości oraz uchwyt z wbudowanym szerokopasmowym wzmacniaczem niskoszumowym i akumulatorem:

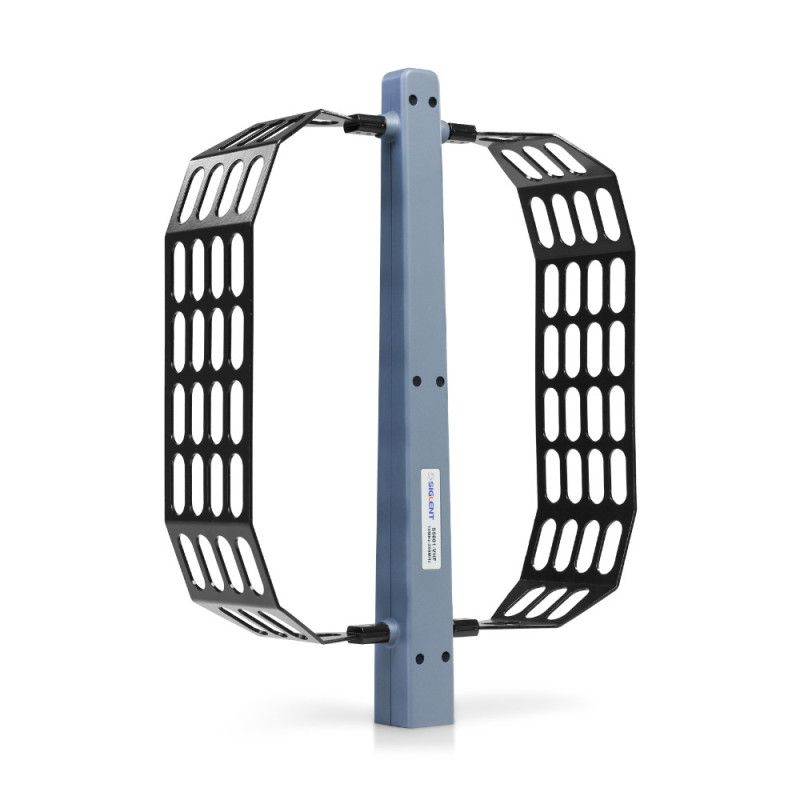

- Antena ANT-DA11 (10 MHz ~ 200 MHz)

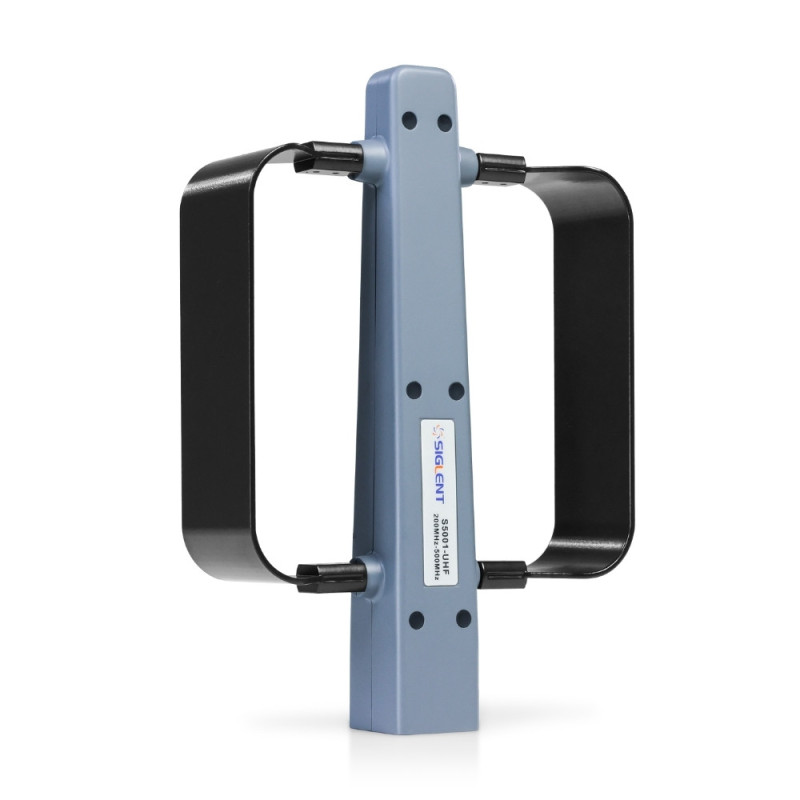

- Antena ANT-DA12 (200 MHz ~ 500 MHz)

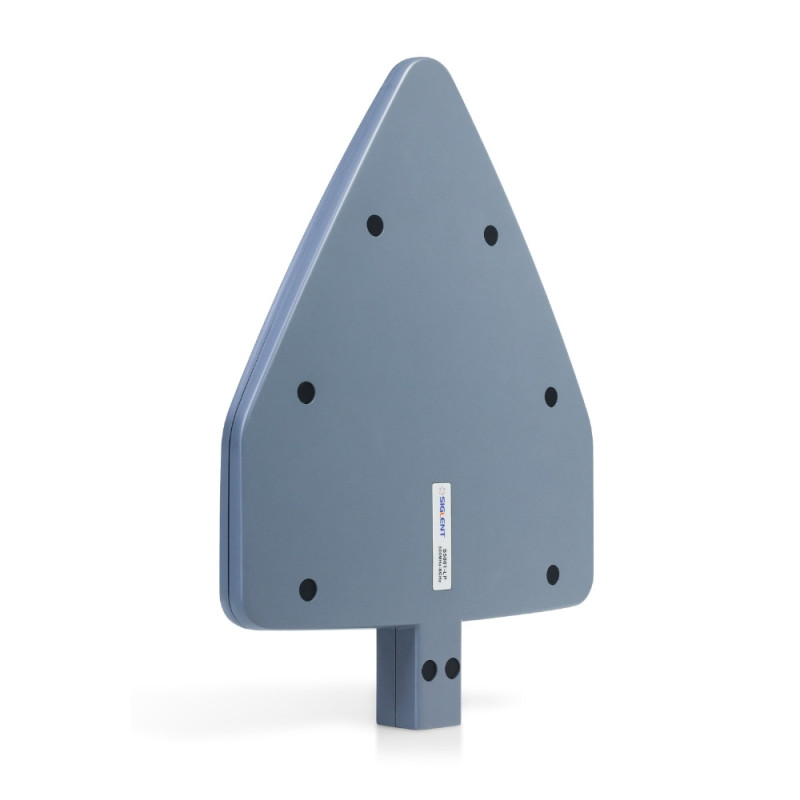

- Antena ANT-DA13 (500 MHz ~ 8 GHz)
- Uchwyt wzmacniacza 12 dB @ 1 GHz (wartość typowa)
Uchwyt został zaprojektowany z dwoma trybami pracy „through” oraz „amplification”, umożliwiając poprawę zakresu dynamiki odbieranego sygnału.
Kierunkowa antena ręczna SIGLENT jest przeznaczona do wykrywania, lokalizacji i oceny źródeł emisji radiowych w warunkach terenowych. Rozwiązanie to jest wykorzystywane m.in. w służbach bezpieczeństwa, administracji radiowej oraz przez zespoły odpowiedzialne za nadzór nad środowiskiem elektromagnetycznym. Charakterystyka kierunkowa anteny umożliwia określenie kierunku, z którego pochodzi najsilniejszy sygnał, poprzez ręczne nakierowanie anteny i obserwację zmian poziomu odbieranej emisji.
Anteny znajdują zastosowanie w pracach związanych z badaniami kompatybilności elektromagnetycznej, skanowaniem natężenia pola oraz wykrywaniem zakłóceń radiowych. Mogą być wykorzystywane podczas kontroli pracy stacji bazowych, diagnostyki systemów radiowych oraz weryfikacji emisji generowanych przez instalacje energetyczne, urządzenia przemysłowe, pojazdy i aparaturę medyczną. Rozwiązanie umożliwia prowadzenie pomiarów bezpośrednio w miejscu występowania problemu.

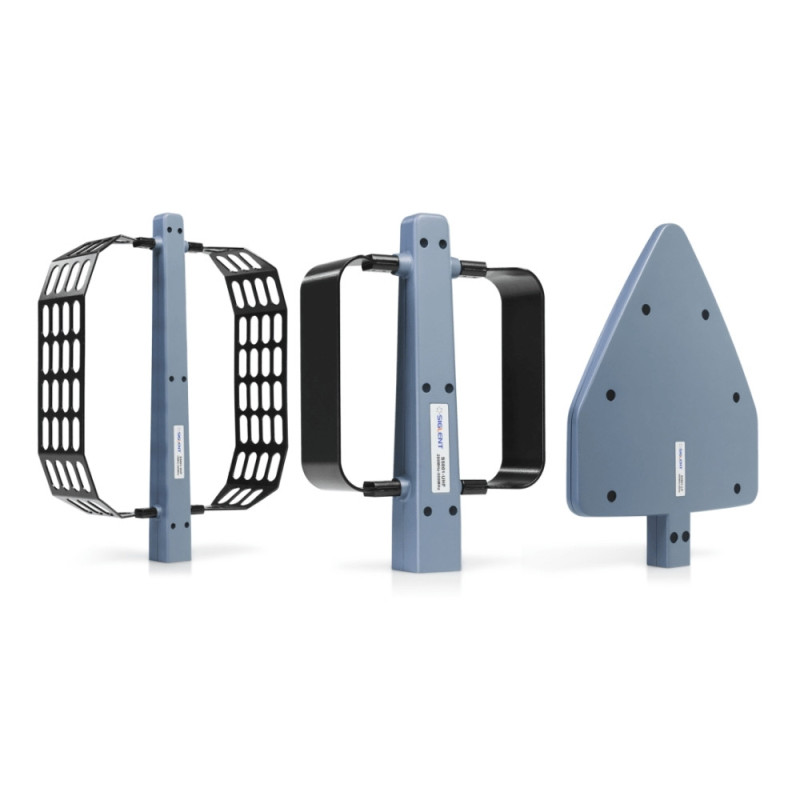

Zestaw antenowy składa się z kilku anten przeznaczonych do różnych zakresów częstotliwości oraz wspólnego uchwytu. Dzięki modułowej konstrukcji możliwa jest szybka zmiana anteny w zależności od badanego pasma, bez konieczności stosowania dodatkowych adapterów. Anteny mogą być montowane w konfiguracji zapewniającej pomiary zarówno dla polaryzacji pionowej, jak i poziomej, co zwiększa uniwersalność zastosowań.

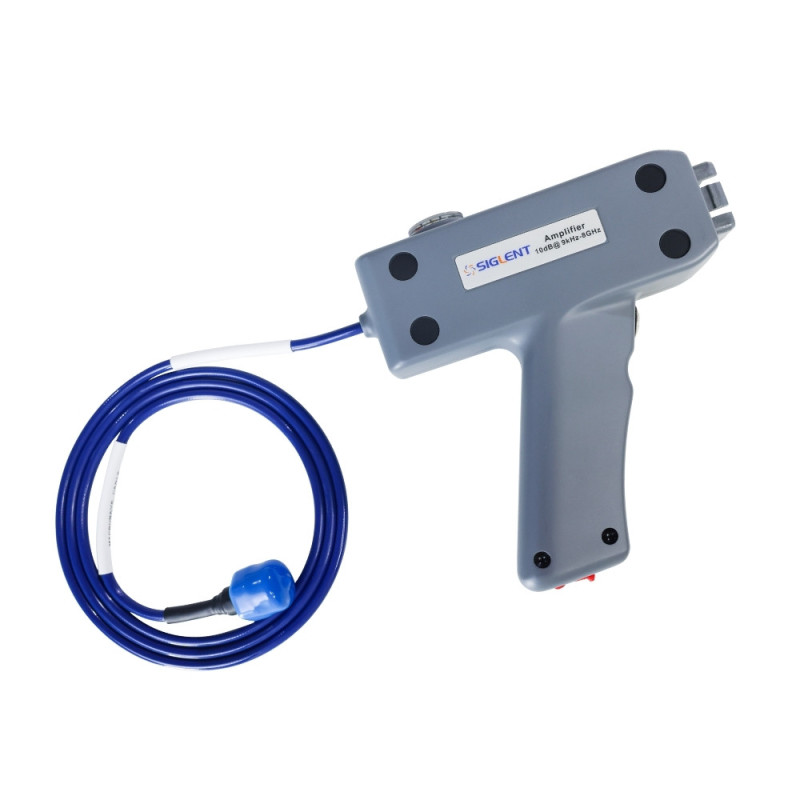

Uchwyt anteny jest wyposażony w wbudowany wzmacniacz o niskim poziomie szumów oraz przełącznik umożliwiający wybór pomiędzy trybem pasywnym a aktywnym. Pozwala to dostosować tor odbiorczy do poziomu mierzonego sygnału i poprawić dynamikę pomiarów zarówno dla silnych, jak i słabych emisji. Zasilanie uchwytu realizowane jest z wbudowanego akumulatora, co umożliwia pracę mobilną bez konieczności użycia zewnętrznego źródła zasilania.

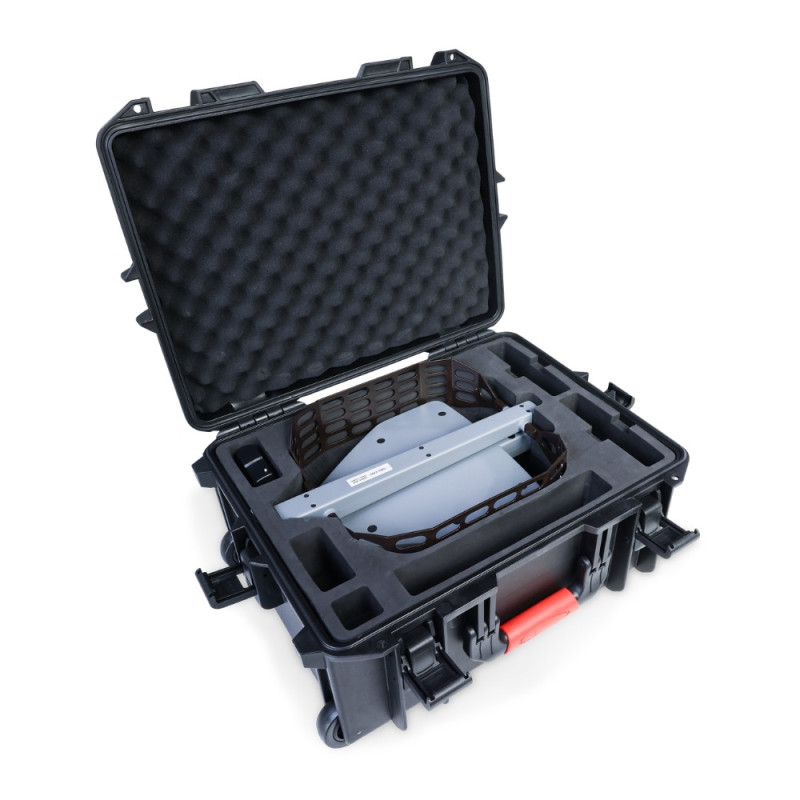

Anteny są przystosowane do bezpośredniej współpracy z analizatorami widma poprzez złącze RF oraz elastyczny przewód o stabilnej charakterystyce fazowej. Całość rozwiązania została zaprojektowana z myślą o pracy terenowej, umożliwiając szybkie uruchomienie pomiaru, przenoszenie zestawu pomiędzy lokalizacjami oraz przechowywanie i transport w dedykowanej skrzyni transportowej. System wspiera zadania związane z lokalizacją zakłóceń, analizą emisji i kontrolą infrastruktury radiowej.
