Aktualności / NOWOŚĆ: MDM3100 - Miernik mocy i analizator jakości energii elektrycznej 2013-02-22

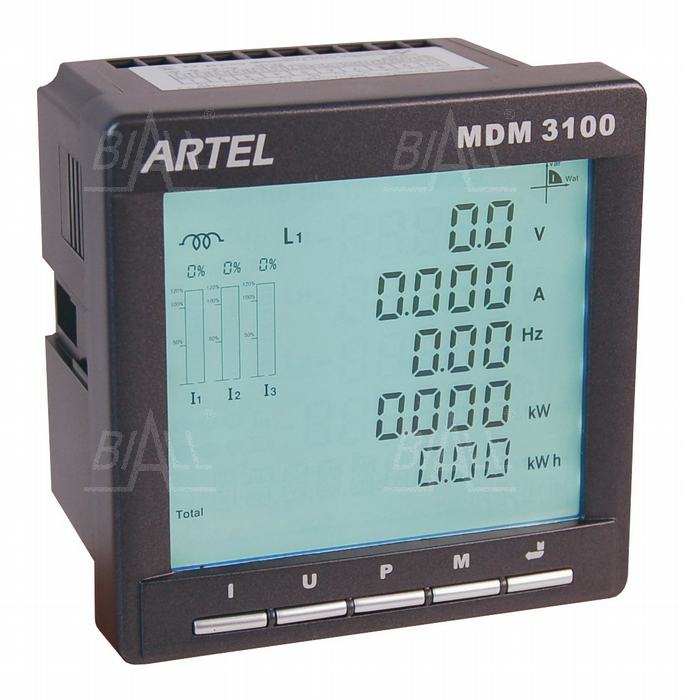

MDM3100 - tablicowy miernik mocy i energii, który mierzy i analizuje w czasie rzeczywistym ponad 60 parametrów jak U, I, I_N, P, Q, S, Hz, cosΦ , kVA, kWh, kvar itd. Posiada 3 wejścia prądowe 0~5A (z CT do 10MA) i 3 napięciowe L-N (400V) i L-L 690V (z PT do 10MV). Przekładnie CT i PT są ustawiane 1,0~6500,0. Zliczana jest energia „+”, „-” i netto do 999999,99MWh/Mvarh. Multi-tariff to pomiary energii o różnym charakterze poboru w max 8 interwałach na dobę, z pamięcią 3 ostatnich m-cy.

Strażnik mocy pozwala na prognozowanie zużycia energii za ustalony okres (od 15 min). Dostępna jest funkcja Max/Min. MDM3100 ma 2 wyjścia impulsowe do pasywnego pomiaru kWh i kvarh oraz RS-485.

Dostępna jest pełna konfiguracja systemowa, ustawianie i kasowanie parametrów (ochrona hasłem). Funkcje dostępnych w opcji modułów: analiza harmonicznych (dla U, I) z pomiarem kąta fazowego, odkształceń harmonicznych parzystych i nieparzystych i THD% (2~63), pamięć 2GB, 8 wejść dla sygnałów z rejestracją zdarzeń SOE, 4 programowalne wyjścia przekaźnikowe, 4 programowalne wyjścia analogowe (0~5V lub 4~20mA), komunikacja Profibus i Ethernet.

MDM spełnia m.in. wymagania LVD EN61010, EMC EN62052-11 i EN62053-21.
